Perché il design dell'antenna è più importante nei moderni dispositivi IoT？
La rapida crescita dell’IoT industriale (IIoT), dei sistemi domestici intelligenti, delle apparecchiature di monitoraggio remoto e dei dispositivi connessi sta guidando una nuova generazione di prodotti wireless che richiedono dimensioni più ridotte, maggiore integrazione e connettività più affidabile.
Per molti produttori IoT, la scelta dell'antenna giusta è una delle decisioni più critiche durante lo sviluppo del prodotto. Un'antenna mal progettata può portare a connessioni instabili, ridotta distanza di comunicazione, test di certificazione falliti e riprogettazioni costose.
Man mano che i dispositivi diventano più piccoli, le antenne esterne tradizionali sono spesso difficili da integrare a causa dello spazio di installazione limitato e dei severi requisiti meccanici. Questo è il motivo per cui le antenne integrate compatte, in particolare le antenne PCB 4G LTE, stanno diventando sempre più popolari per i moderni terminali wireless.
Progettate per applicazioni con spazio limitato, le antenne PCB offrono agli ingegneri una soluzione flessibile che combina fattore di forma compatto, facile integrazione e prestazioni affidabili di comunicazione cellulare.
La crescente domanda di soluzioni di antenne LTE compatte
Si prevede che i moderni prodotti IoT forniscano una comunicazione wireless continua pur mantenendo fattori di forma più piccoli.
Applicazioni come:
Gateway intelligenti
Controllori industriali
Sistemi di monitoraggio remoto
Contatori intelligenti
Dispositivi di sicurezza
Terminali portatili
Apparecchiature domestiche connesse
Richiede una connettività LTE stabile in ambienti con spazio di installazione limitato.
Tuttavia, gli ingegneri spesso devono affrontare diverse sfide:
Spazio interno limitato
Molti dispositivi IoT hanno alloggiamenti compatti con spazio limitato per il posizionamento dell'antenna.
Le antenne esterne tradizionali possono aumentare le dimensioni del prodotto e influenzare il design industriale.
Ambienti RF complessi
Moduli batteria, componenti metallici, PCB e involucri di plastica possono influire sulle prestazioni dell'antenna.
L'efficienza dell'antenna dipende non solo dall'antenna stessa ma anche dalla struttura completa del dispositivo.
Cicli di sviluppo prodotto più rapidi
I produttori necessitano di soluzioni per antenne in grado di passare rapidamente dalla convalida del prototipo alla produzione di massa.
Ciò richiede supporto professionale per la progettazione RF e capacità di test.
Cos'è un'antenna PCB 4G LTE?
Un'antenna PCB 4G LTE è una soluzione di antenna incorporata montata direttamente sul PCB del dispositivo tramite tecnologia a montaggio superficiale o connessione a saldare.
A differenza delle tradizionali antenne esterne, le antenne PCB sono integrate all'interno dell'involucro del dispositivo, aiutando i produttori a ottenere:
Dimensioni del prodotto più piccole
Assemblaggio semplificato
Costo di produzione inferiore
Migliore aspetto del prodotto
Maggiore integrazione
Per i dispositivi IoT cellulari, le antenne PCB forniscono una comunicazione LTE affidabile su più bande di frequenza mantenendo un ingombro compatto.
7013 di YINGSHUN ANTENNA è un'antenna PCB compatta a montaggio superficiale progettata per terminali IoT 4G/LTE che richiedono prestazioni wireless affidabili in spazi di installazione limitati.
L'antenna copre un'ampia gamma di frequenze da 700 MHz a 2700 MHz, supportando le bande LTE comuni a bassa, media e alta frequenza, tra cui:
B28
B20
B8
B3
B1
B7
Questa funzionalità a banda larga consente a una singola soluzione di antenna di supportare più reti cellulari e applicazioni regionali.
Specifiche chiave
Specifica dei parametri
Gamma di frequenza 700–2700 MHz
Tipo di antenna Antenna PCB a montaggio superficiale
Dimensioni 70×13 mm
Guadagno ca. 3,0 dBi
ROS <1,8
Impedenza 50Ω
Polarizzazione Omnidirezionale
Potenza massima 33 dBm
Temperatura di funzionamento da -30°C a +70°C
La struttura compatta da 70 × 13 mm lo rende adatto per applicazioni in cui lo spazio sul PCB è limitato pur mantenendo una connettività wireless stabile.
Vantaggi principali delle antenne PCB compatte 4G LTE
1. Design integrato salvaspazio
Uno dei maggiori vantaggi delle antenne PCB è la loro capacità di integrazione compatta.
Montando direttamente sulla scheda madre, i produttori possono ridurre i componenti esterni e ottimizzare la struttura del prodotto.
Questo li rende ideali per:
Gateway IoT
Sensori intelligenti
Controllori industriali
Dispositivi wireless portatili
Il 7013 utilizza un design di connessione a saldatura diretta, consentendo un'integrazione perfetta con i PCB del dispositivo.
2. Ampia copertura di frequenza per la distribuzione globale dell’IoT
Regioni diverse utilizzano bande di frequenza LTE diverse.
Un'antenna LTE a banda larga riduce la complessità del prodotto supportando più reti con un unico design di antenna.
La copertura 700–2700 MHz consente ai produttori di sviluppare prodotti per vari mercati senza creare più versioni di antenna.
3. Comunicazione omnidirezionale stabile
I dispositivi IoT sono spesso installati in ambienti mutevoli in cui l’orientamento non può sempre essere controllato.
Un diagramma di radiazione omnidirezionale aiuta a mantenere prestazioni di comunicazione stabili quando i dispositivi ruotano, si spostano o funzionano in ambienti complessi.
Ciò è particolarmente utile per:
Dispositivi di monitoraggio industriale
Terminali mobili
Sistemi di tracciamento intelligenti
4. Facile ottimizzazione RF prima della produzione di massa
Le prestazioni dell'antenna dipendono fortemente dalla progettazione completa del dispositivo.
Fattori tra cui:
disposizione del circuito stampato
Progettazione del piano terra
Materiali dell'alloggiamento
Posizione della batteria
Componenti metallici
Può influenzare le prestazioni RF.
Durante lo sviluppo, gli ingegneri dovrebbero valutare:
VSWR
Parametri S11
Efficienza dell'antenna
Prestazioni OTA (TRP/TIS)
Prima della produzione di massa finale.
YINGSHUN ANTENNA supporta la sintonizzazione e l'ottimizzazione dell'antenna in base alle condizioni reali del dispositivo.
Applicazioni tipiche delle antenne PCB 4G LTE
Gateway IoT intelligente
I gateway intelligenti richiedono una comunicazione cellulare stabile per connettere sensori, dispositivi e piattaforme cloud.
Le antenne PCB compatte aiutano a mantenere connessioni LTE affidabili mantenendo compatti i design dei gateway.

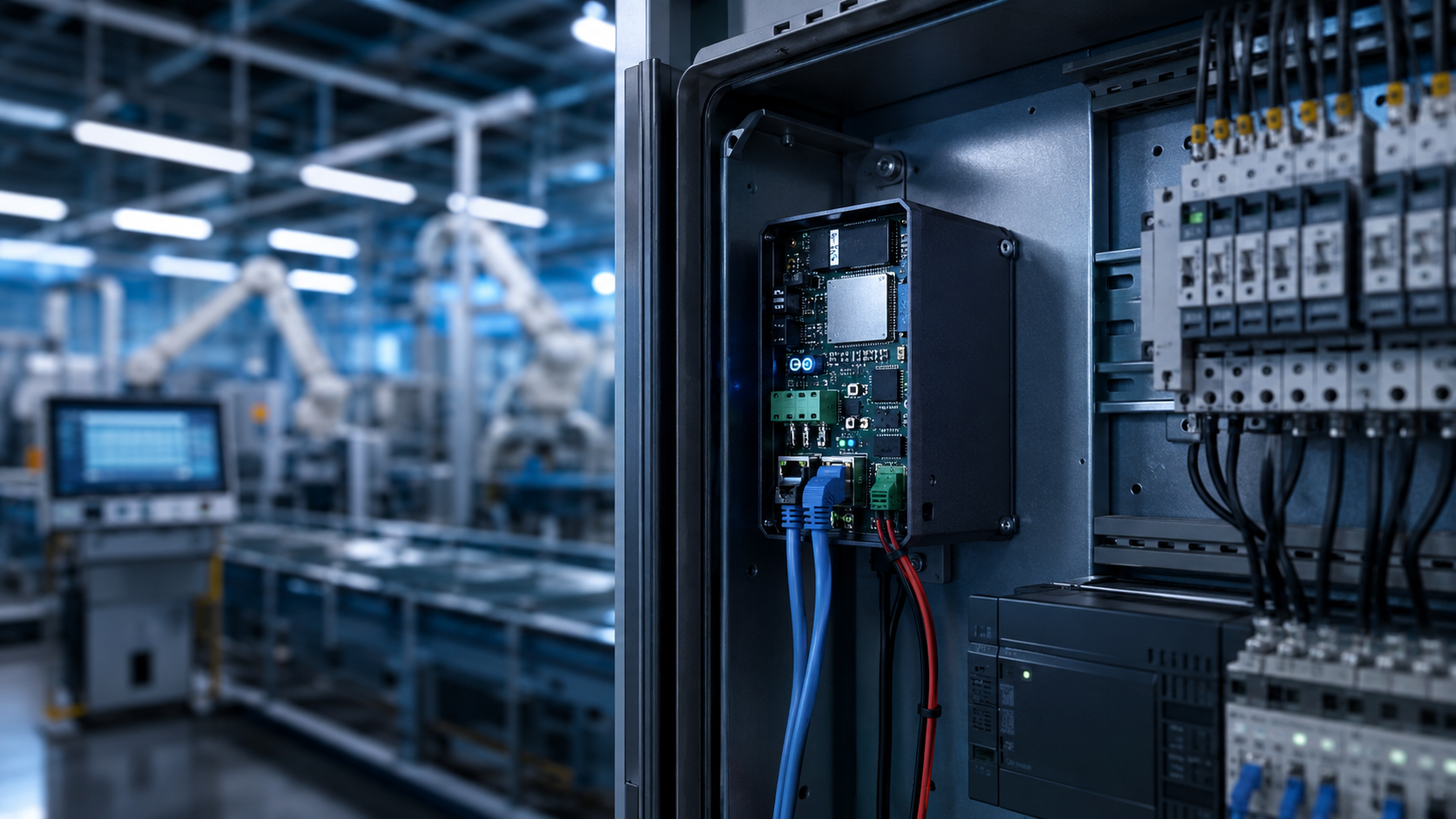

Controllo industriale e monitoraggio remoto
I sistemi RTU industriali, le apparecchiature di monitoraggio ambientale e i sistemi di sicurezza spesso operano in località remote.
L'affidabile connettività LTE garantisce la trasmissione continua dei dati e la gestione remota.
Dispositivi domestici intelligenti
I prodotti per la casa connessa richiedono soluzioni di antenne interne di piccole dimensioni che possano essere inserite in involucri compatti.
Le antenne PCB forniscono un approccio di integrazione pulito senza influire sull'aspetto del prodotto.
Considerazioni ingegneristiche sull'integrazione di un'antenna PCB
Ottimizzazione del layout del PCB
L'antenna deve essere posizionata vicino al bordo del PCB con una distanza sufficiente da:
Componenti della batteria
Scudi metallici
Viti
Altri materiali conduttivi
Una corretta area di riferimento a terra è importante per mantenere l'efficienza dell'antenna.
Abbinamento e messa a punto
Prima della produzione di massa, gli ingegneri RF dovrebbero ottimizzare la rete di adattamento in base al dispositivo assemblato finale.
Un processo di ottimizzazione professionale aiuta a ottenere:
Migliore qualità del segnale
Miglioramento dell'efficienza della trasmissione
Consistenza della produzione più stabile
Valutazione dell'impatto abitativo
L'involucro del dispositivo può influenzare la risonanza dell'antenna.
Lo spessore della plastica, i materiali dielettrici e le strutture metalliche vicine possono influenzare le prestazioni finali.
Pertanto, il test dell'antenna deve essere sempre eseguito con il prodotto assemblato completo.
Perché scegliere YINGSHUN ANTENNA per soluzioni di antenne PCB personalizzate?
In qualità di produttore di antenne professionale, YINGSHUN ANTENNA fornisce un supporto completo per lo sviluppo wireless, tra cui:
Selezione dell'antenna
Aiutare gli ingegneri a scegliere l'antenna più adatta in base a:
Requisiti di frequenza
Struttura del dispositivo
Ambiente applicativo
Supporto alla progettazione RF
Ottimizzazione delle prestazioni dell'antenna attraverso l'analisi ingegneristica e la messa a punto.
Sviluppo del prototipo
Supportare il campionamento e la verifica rapidi prima della produzione.
Supporto alla produzione di massa
Garantire una qualità stabile e una fornitura costante per progetti a lungo termine.
Conclusione: le soluzioni di antenne compatte consentono prodotti IoT più intelligenti
Poiché i dispositivi IoT continuano a diventare sempre più piccoli e connessi, l’integrazione dell’antenna è diventata un fattore chiave che influisce sul successo del prodotto.
Un'antenna PCB 4G LTE compatta fornisce ai produttori una soluzione efficiente per ottenere una connettività cellulare affidabile risparmiando allo stesso tempo prezioso spazio interno.
Grazie alla copertura a banda larga, al design integrato e al supporto professionale dell'ottimizzazione RF, le antenne PCB stanno diventando un componente essenziale per i dispositivi IoT di prossima generazione.
YINGSHUN ANTENNA aiuta i clienti globali a trasformare i concetti wireless in soluzioni affidabili pronte per la produzione.
Hai bisogno di una soluzione di antenna 4G LTE personalizzata?
I nostri ingegneri RF possono supportare il tuo progetto con:
✓ Selezione dell'antenna
✓ Ottimizzazione del layout del PCB
✓ Sintonizzazione RF
✓ Test di prototipi
✓ Supporto alla produzione di massa
Richiedi supporto tecnico →
