Confronto tra connettori RF SMB e MMCX
| Caratteristica | Connettore PMI | Connettore MMCX |
|---|
| Tipo di connettore | Connettore RF a scatto subminiaturizzato | Connettore RF a scatto microminiaturizzato |
| Impedenza tipica | Disponibili versioni da 50Ω e 75Ω | Solitamente 50Ω per applicazioni wireless |
| Metodo di connessione | Aggancio a scatto | Attacco a scatto con possibilità di rotazione di 360° |
| Compatibilità cavi | Cavi coassiali RG174, RG316, RG178 | Cavi micro coassiali e RG178 da 1,13 mm, 1,37 mm |
| Gamma di frequenza | Diversi GHz a seconda del modello | Comunemente fino a 6 GHz a seconda delle specifiche |
| Dimensioni meccaniche | Ingombro di installazione più ampio | Design compatto per spazio limitato sul PCB |
| Applicazioni comuni | Apparecchiature GPS, sistemi RF industriali, dispositivi di test | Moduli IoT, sensori intelligenti, prodotti wireless integrati |

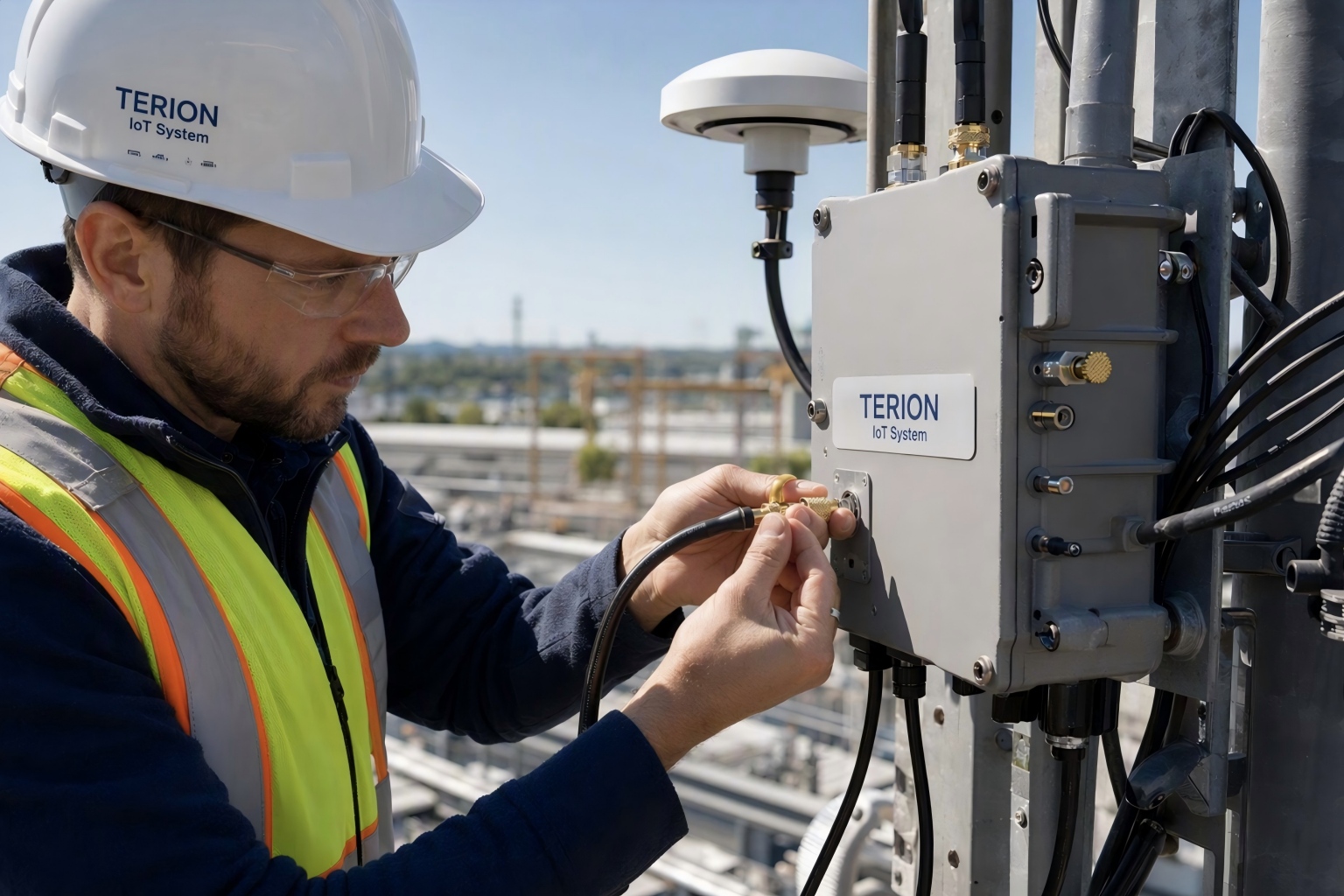

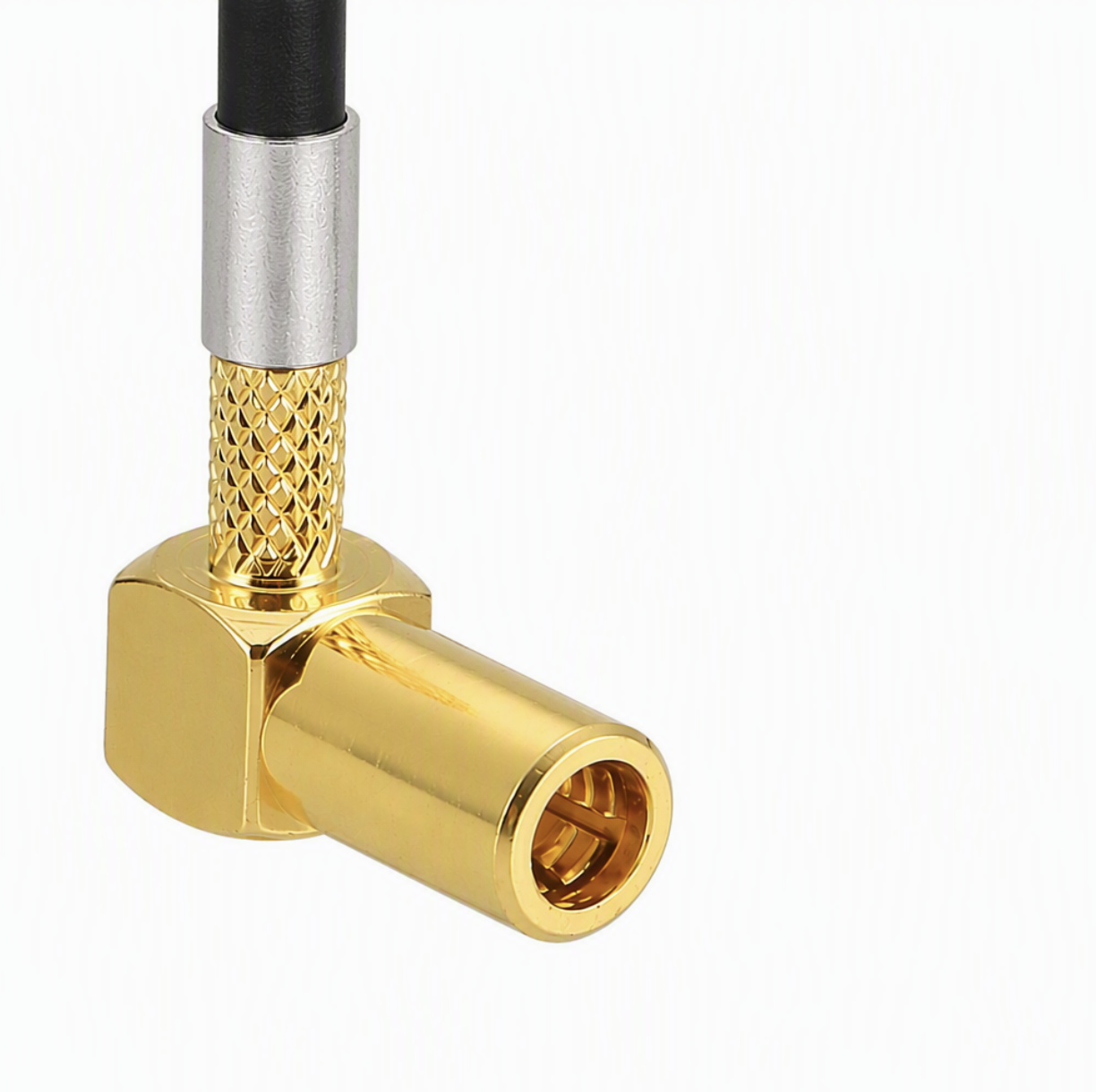

Connettore SMB: una scelta affidabile per applicazioni RF industriali

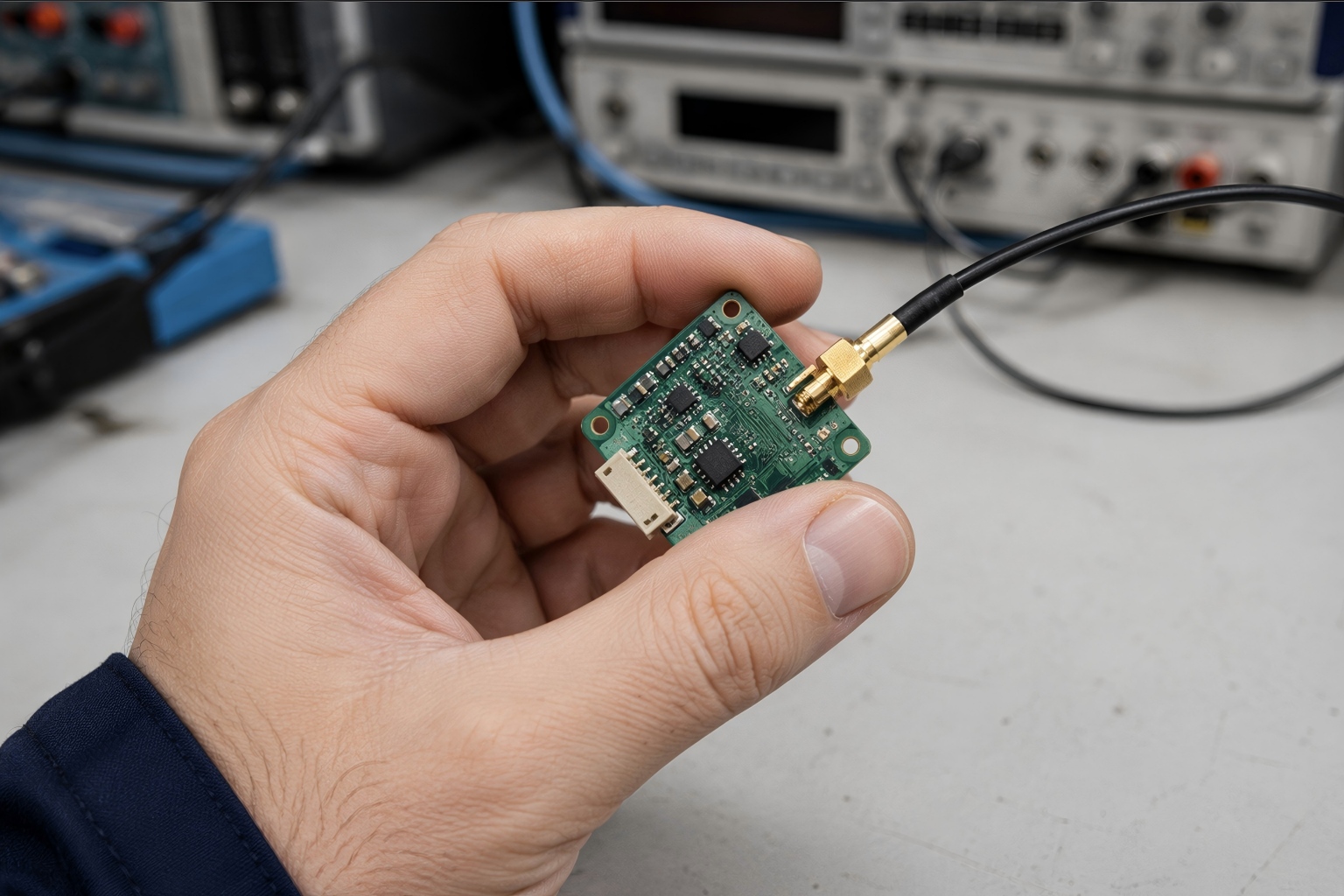

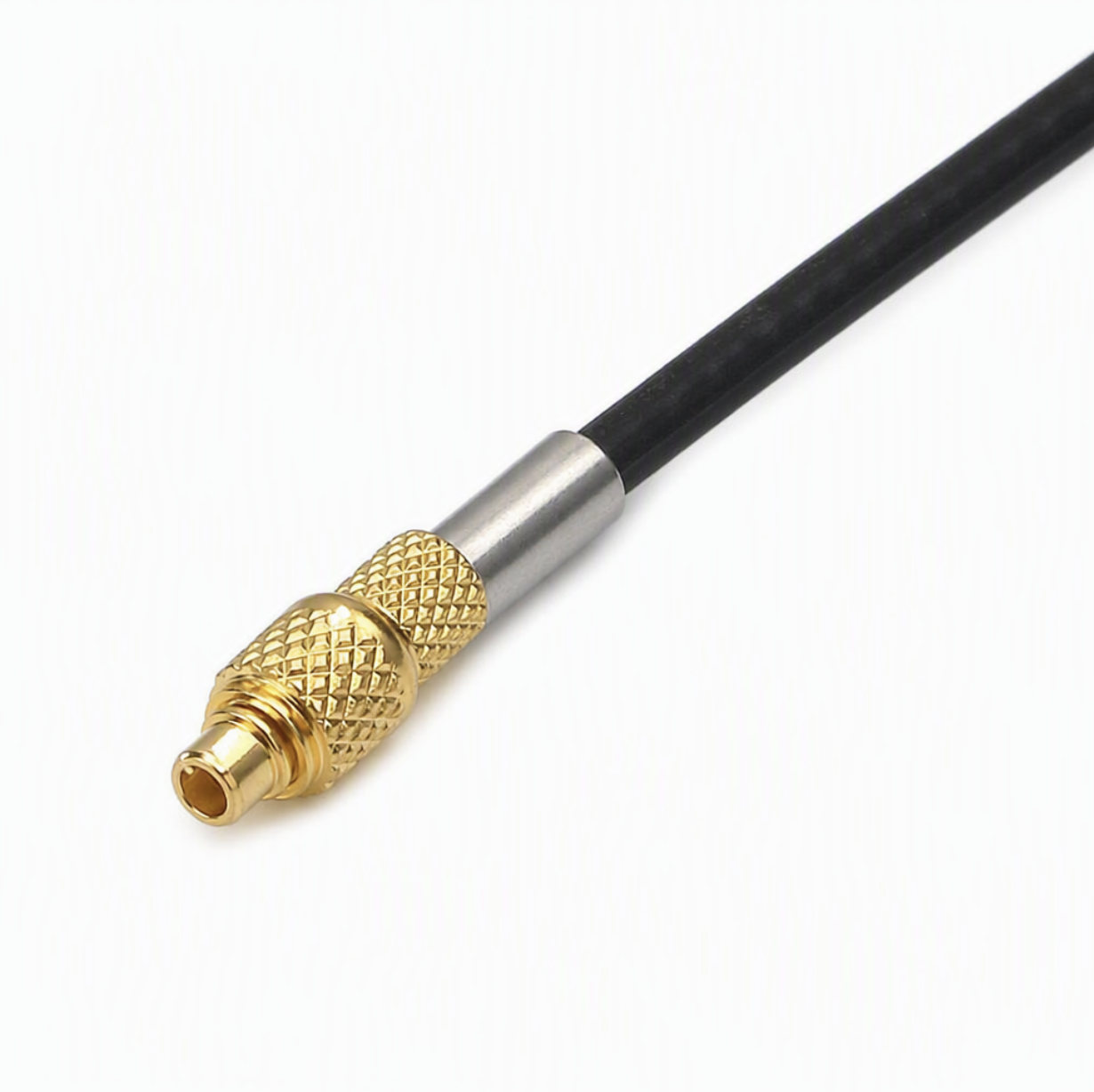

Connettore MMCX: design RF compatto per dispositivi IoT
La selezione del connettore RF deve essere valutata dal punto di vista del sistema completo.
1. Spazio PCB e progettazione meccanica
Se l'involucro del prodotto presenta rigidi limiti di dimensione, MMCX può aiutare a ridurre lo spazio di installazione.
Per le apparecchiature per le quali i tecnici necessitano di un facile accesso per test o sostituzioni, le PMI possono fornire una migliore usabilità.
2. Impedenza e prestazioni RF
La maggior parte dei sistemi di comunicazione wireless utilizza progetti da 50Ω.
Sebbene alcuni connettori SMB siano disponibili nelle versioni da 75Ω, i componenti da 50Ω e 75Ω non devono essere mischiati. Un adattamento errato dell'impedenza può creare una riflessione del segnale e influire sulle prestazioni di trasmissione.
Gli ingegneri normalmente esaminano parametri come:
Impedenza
VSWR
Perdita di inserzione
Gamma di frequenza operativa
prima di finalizzare la progettazione del connettore.
3. Selezione del cavo
Il cavo è una parte importante del percorso RF.
I cavi assemblati per PMI utilizzano spesso RG174 o RG316 perché forniscono un buon equilibrio tra flessibilità e prestazioni RF.
Le applicazioni MMCX richiedono solitamente cavi micro coassiali più sottili come 1,13 mm o 1,37 mm perché lo spazio interno è limitato.
4. Affidabilità meccanica
La durata del connettore dipende dalla qualità del progetto e dalle condizioni di utilizzo.
I connettori PMI sono spesso preferiti per le applicazioni che richiedono connessione e manutenzione frequenti.
I connettori MMCX in genere supportano circa 500 cicli di accoppiamento in condizioni normali, ma nei dispositivi compatti è opportuno evitare smontaggi ripetuti e non necessari.
Esempi pratici di applicazione
Per un dispositivo di misurazione GPS per esterni utilizzato dai tecnici sul campo, SMB potrebbe essere un'opzione migliore. Il connettore è di più facile accesso durante l'installazione, il test e la manutenzione.
Per un contatore intelligente 4G/5G compatto o un gateway IoT con spazio interno limitato, MMCX è solitamente più adatto perché l'ingombro ridotto aiuta gli ingegneri a ottimizzare la progettazione dell'involucro.
La scelta finale del connettore deve corrispondere al design dell'antenna, ai requisiti di assemblaggio dei cavi e all'ambiente di produzione.
Domande frequenti
D1: I connettori SMB e MMCX possono sostituirsi a vicenda?
No. Sebbene entrambi siano connettori RF a scatto, hanno dimensioni, requisiti di cavo e caratteristiche meccaniche diversi. La scelta corretta dipende dal design del prodotto.
Q2: Perché le prestazioni del segnale MMCX possono cambiare dopo ripetute disconnessioni?
MMCX utilizza una struttura di contatti di precisione più piccola. Collegamenti e scollegamenti frequenti possono compromettere la stabilità dei contatti nel tempo. Per i moduli interni si consiglia di ridurre i movimenti meccanici non necessari.
D3: È possibile utilizzare un connettore SMB da 50 Ω in un sistema RF da 75 Ω?
No. Compatibilità fisica non significa compatibilità elettrica. La combinazione di sistemi di impedenza diversi può aumentare la riflessione e influire negativamente sulle prestazioni RF.
Q4: Quale connettore RF dovrebbe essere utilizzato per applicazioni ad alte vibrazioni?
La risposta dipende dal progetto completo dell'assieme. Prima della scelta è necessario considerare il metodo di fissaggio del connettore, il percorso dei cavi e il supporto meccanico.
Q5: È possibile personalizzare i gruppi di connettori RF?
SÌ. Le soluzioni RF OEM possono includere tipo di connettore, lunghezza del cavo, materiale del cavo, metodo di assemblaggio e integrazione dell'antenna in base ai requisiti del progetto.
