Se você estiver adquirindo um receptor de antena com cabeça de cogumelo RP-SMA , aqui está o detalhamento exato do hardware que você precisa para evitar prejudicar seu link de vídeo de 5,8 GHz.
1. A armadilha definitiva: RP-SMA vs.
"RP" significa Polaridade Reversa. Misturar SMA padrão e RP-SMA é o erro de aquisição nº 1 em hardware FPV.

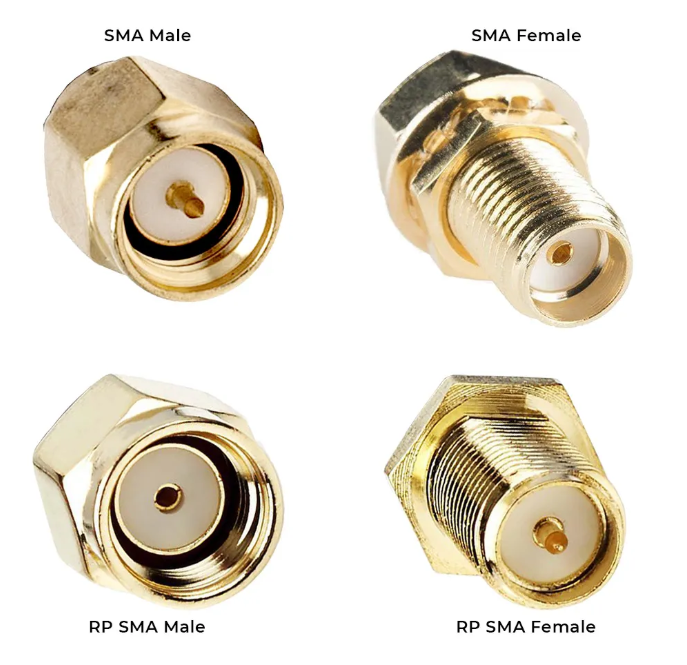

Um conector SMA macho possui roscas internas e um pino central .
Um conector macho RP-SMA possui roscas internas, mas um orifício central (receptáculo).
Se seus óculos FPV apresentarem uma porta fêmea RP-SMA (roscas externas, pino central) e você aparafusar por engano uma antena SMA padrão, os dois orifícios centrais se encontrarão. A conexão física parecerá firme, mas não haverá contato elétrico. Você perderá 90% do alcance do seu vídeo instantaneamente. Sempre verifique fisicamente os pinos antes de fazer um pedido em grandes quantidades.
2. Por que “Cogumelo” para o Receptor?
Um receptor de vídeo precisa capturar sinais perfeitamente, independentemente da orientação do drone. As antenas dipolo lineares padrão sofrem severa perda de polarização quando o quadricóptero se inclina ou rola.
O radome em "cogumelo" resistente a impactos abriga um trevo de cobre Circular Polarizado (CP) de precisão. Esta geometria CP fornece um padrão de radiação omnidirecional impecável de 360 graus. Mais importante ainda, ele rejeita ativamente sinais multipercursos invertidos refletidos em concreto ou árvores, eliminando quebras de tela e estática em seus óculos.
3. A Regra de Polarização (RHCP/LHCP)
A antena do receptor deve corresponder exatamente à antena do transmissor (VTX). Se o seu drone usa uma antena RHCP (direita), a antena do receptor RP-SMA deve ser estritamente RHCP. Misturá-los causa uma penalidade catastrófica de polarização cruzada de -20dB, destruindo sua penetração através de obstáculos.
